相关配件

主动边坡防护网的主要配件1、锚杆：
　　担当双股钢丝绳锚杆（钢丝绳直径为16mm），也可担当钢丝锚杆；锚杆孔径及锚固长度：上沿锚杆计划抗拔力不小于80KN，另外锚杆计划抗拔力不于小50KN。锚杆长度应凭据谋略确认，且不克不及小于2m。钢筋锚杆孔径应大于杆体直径12mm以上；双股钢丝绳锚杆孔径应大于钢丝绳2倍直径的10mm以上。
　　2、钢丝绳网：
　　钢丝绳网的夫格，担当DO/08/300型钢丝绳网，宜选用4m*4m网片，不行缺少时可在边沿处担当另外规格的网片。层数县担当单层钢丝绳网铺挂，在部门大概积危石或岩堆时，可思量缅怀担当双层钢丝绳的增强型半主动防护，此时的锚杆抗拔力应不小于104KN。
　　3、支持绳：
　　横向支持绳的直径宜担当16mm钢丝绳，纵向支持绳宜担当12mm钢丝绳，设置双层钢丝绳网的地域纵横支持绳均宜担当16mm钢丝绳，每根钢丝绳的究竟长度应在计划铺修长度的根本上两端各进步1m作为与锚杆结实毗连的预留长度。当支持绳铺修长度小于或便是10米时支持绳两端应用2个同型号的绳卡结实，诺铺修长度大于10米且小于30米时应在钢丝绳两端担当3个同型号的钢丝绳卡结实，当铺设长度大于30米时两端应用4个同型号绳卡结实。

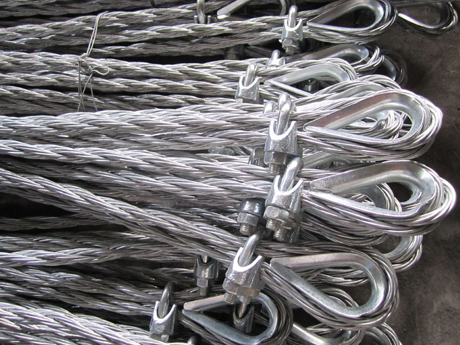

　　4、绳合绳：
　　缝合绳的直径应为8mm钢丝绳，每张钢丝绳网宜用一根缝合绳缝合，其长度按能乐成实现网与周边支持绳或是相近网边沿缝合来确认，每根缝合绳两端各用2个8mm绳卡结实。
被动防护网配件及技术指标

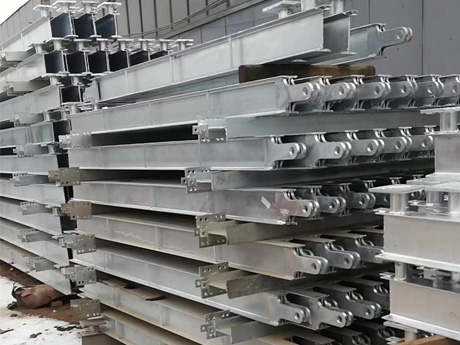

1、工字钢立柱：由普通工字钢加工而成，其高度与系统高度相同，工字钢型号，根据钢柱高度按下表选定。
2、拦锚锚杆：应选用双股直径16mm钢丝绳锚杆，其长度一般依据系统高度按下表选定，或按该表中锚杆抗拔力要求根据地层条件计算确定。
3、地脚螺栓锚杆：每个基座应选用4根由螺纹钢筋加工而成的MP28*1000/M27*100标准化地脚螺栓锚杆。

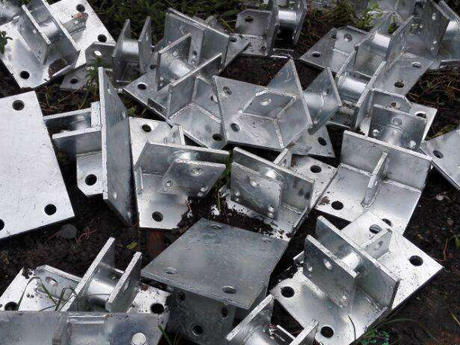

4、基座及连接件：应选用标准化的GS-7001型基座和GS-7005型连接件。
5、锚杆孔径上沿锚杆设计抗拔力不小于80KN，其余锚杆设计抗拔力不小于50KN。锚固长度应根据计算确定，且不得小于2m。钢筋锚杆孔径应大于直径12mm以上;双股钢丝绳锚杆孔径应大于钢丝绳的2倍直径10mm以上。
6、拉锚系统
a、上拉锚绳
RX-025系统的每根钢柱应设置单根上拉锚绳；RX-050和RX-075系统除端部钢柱应设置单根上拉锚绳外，当钢柱间距大于或等于7m时中部每根钢柱应设置两根对称布置的人字形上拉锚绳，RX-025、RX-050和RX-075系统的上拉锚绳分别选用直径为16mm、14mm和16mm钢丝绳，当钢柱间距小于7m时，中部每根钢柱应设置单根上拉锚绳，其上拉锚绳均选用直径力16mm的钢丝绳，每根上拉锚绳分别各带1个、1个、2个减压环。
b、侧拉锚绳
端部钢柱各设置一根侧拉锚绳，RX-025、RX-050和RX-075系统的侧拉锚绳分别选用直径力12mm、16mm和18mm钢丝绳。
c、中间加固拉锚绳
当单段SNS被动系统长度大于70米时，应每隔50m左右设置一人字形中间加固锚绳，当此前已有下拉锚绳时，下拉锚绳右当用中间加固锚绳对待，中间加固及下拉锚绳的直径均与侧拉锚绳相同。
7、支撑绳：支撑绳均应设置双绳的形式的上下支撑绳，RX-025、RX-050的RX-075系统的支撑绳直径分别为12mm、16mm的18mm钢丝绳，且每跨内上/下支撑绳分别设置1/1、2/2、2/4个减压环。当单段SNS被动系统的长度大于70m时，宜按单根支撑绳的跨越长度不超边50m分段设置。
8、钢丝绳网：RX-025、RX-050和RX-075系统分别选用网孔大小力250mm、200mm和150mm的钢丝绳网，网的长度一般选用5m，网的宽度与系统高度相同，但系统高度大于或是等于6m时，宜采用其它宽度的网来拼接；当系统网底线水平面的夹角大于5度时宜考虑配置相应的斜角的菱形钢丝绳网。

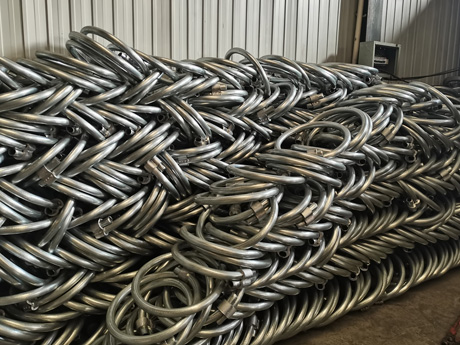

9、减压环型号：12mm及14mm钢丝绳应配置GS-8000减压环，16mm及18mm钢丝绳应配置GS-8001减压环。GS-8000和GS-8001型减压环的能量及收能力分别不应低于30KJ和50KJ，其启动荷载应介于与其想连的钢丝绳网**小破断拉力的10%-70%，在距减压环约40cm处应设置绳卡将两根支撑绳合并在一起，该绳卡的紧固程度为标准紧固的30%。
10、缝合绳：每张钢丝绳网配置一根长度为其周长1.3倍的8mm缝合钢丝绳。
11、钢丝格栅：当需要拦截小块落石时，应配置钢丝格栅，宜选用网孔直径为50mm*50mm的钢丝格栅，钢丝绳网与钢丝格栅，钢丝绳网与钢丝格栅间应采用1.2mm的铁线绑扎，绑扎间距不宜小于1米。
12、钢丝绳材质:编网、支撑绳及拉锚系统所用钢丝绳应符合现行《钢丝绳》国家标准规定，其钢丝抗拉强度不应低于1770MPa，热镀锌等级不低于AB级。
13、绳卡:各种规格钢丝绳所用绳卡的规格和标准紧固力（绳卡螺母固扭矩）
